multiMAUS

Provkörningen visade på en svaghet i vår hantering av körhandtag.

Rannerallarna har Roco multiMAUS och även äldre varianter.
Våra medlemmar har en ordentlig variation på både fabrikat och modeller av körhandtag, men dessa är tji att att använda idag.
Orsaken är att vi inte har någon form av “bus” runt anläggningen.
Om jag tar mig friheten att “spåna” så har RR ett
Huvudkörbord med två Huvudkörpultar
Stambanan = 2 x 3 möss = 6 möss
Körpult vid var funktion
Vinterlandskapet = 1 mus
ASG Terminalen = 2 x 1 mus = 2 möss
Lokstallet / Vändskivan = 1 mus
Servicehallen = 1 mus
Hamnen = 1 mus
————————————————–
Totalt 12 Möss

Ja, jag vet att man kan ändra adress.
Men att sitta uppe på Huvudkörbordet innebär att de två förarna kan ha så mycket som 24 tågset på stambanan. Alla körs dock inte samtidigt.
Varje förare kan ha 6 tågset igång samtidigt fördelat på 3 körhandtag.
Alltså snurrar 12 tågset fördelat på 6 körhandtag hanterat av två förare på stambanan i varje enskilt ögonblick. Detta anser vi vara absolut max. och kanske i överkant på vad som är hanterbart.

Alla möss förutom Stambanan är tänkta att sitta vid respektive funktions körpult på banan. Litegrann som det ser ut när det är en modulträff.
Men beroende på hur situationen ser ut så kan alla mössen vara uppe på Huvudkörbordet, eller så finns det ingen mus på Huvudkörbordet.
Eller vad som helst däremellan.

Det vill säga
Vi behöver full flexibilitet.

Z21
Vi är redan inne på att använda en Roco Z21, den ger flera dimensioner extra som är mycket intressanta. Men vi har ingen idag.
(det har inte gått att köra på alleles väldigt länge)

BUS
Närmare bestämt EkeBus. har använt sig av just Z21 som central enhet.
EkeBus går också att sektionera så att det går att använda flera boostrar.
Men i dokumentationen står det att Roco boostrar INTE passar.
I alla fall inte utan ombyggnad.
Vi har redan flera av dessa Roco boostrar och vill givetvis kunna använda dessa. Men nu kan det vara så att de Roco Boostrar som man syftar till, är Roco Z21 Booster och det har vi inte.
Om det nu är så att man syftar på Roco Z21 Booster så ligger vi pyrt till.
Redan idag har vi en master och tre boostrar, och detta är bara början avseende boostrar.
Kan omöjligt komma ihåg hur många som vi skissade på.
Dubbelt upp, sex stycken kanske.
Kanske var det tio (+-) som vi spånade om.

Summa summarum

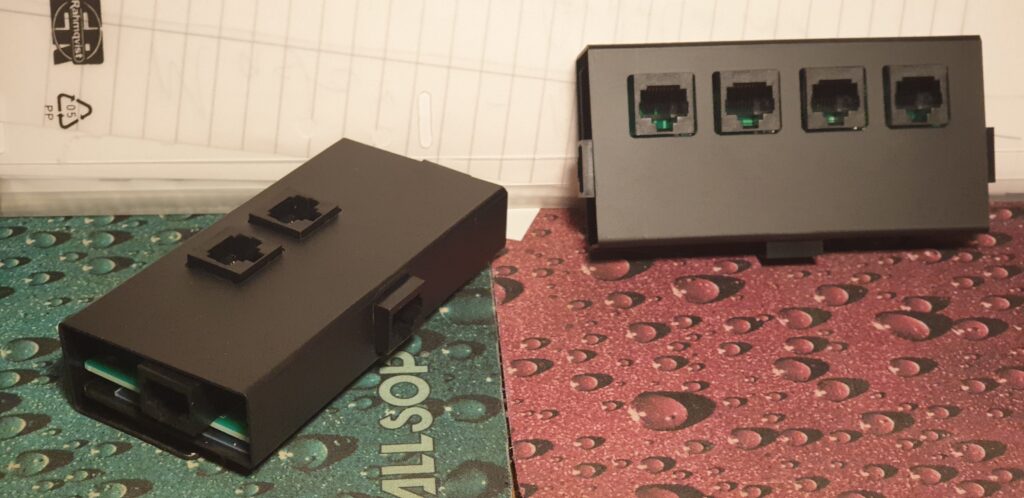

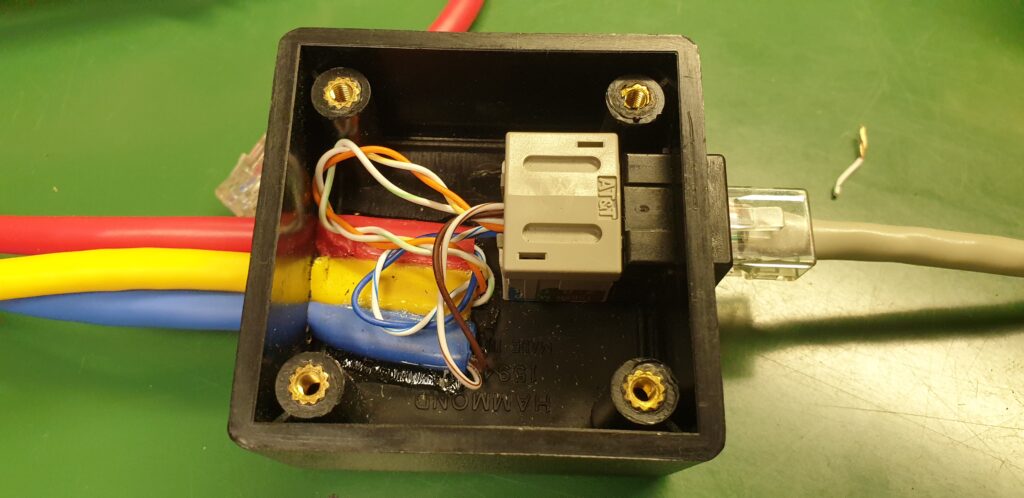

EkeBus är uppbyggt på RJ45 och UTP kabel Cat 5 som BUS, och en Panel där man ansluter sina körhandtag RJ12 eller RJ14 till en RJ45 med en specialkabel.
Plus extra 12V strömmatning till körhandtagen via samma specialkabel.
(undrar om vår 12V med 120Ah batteribackup räcker ?)

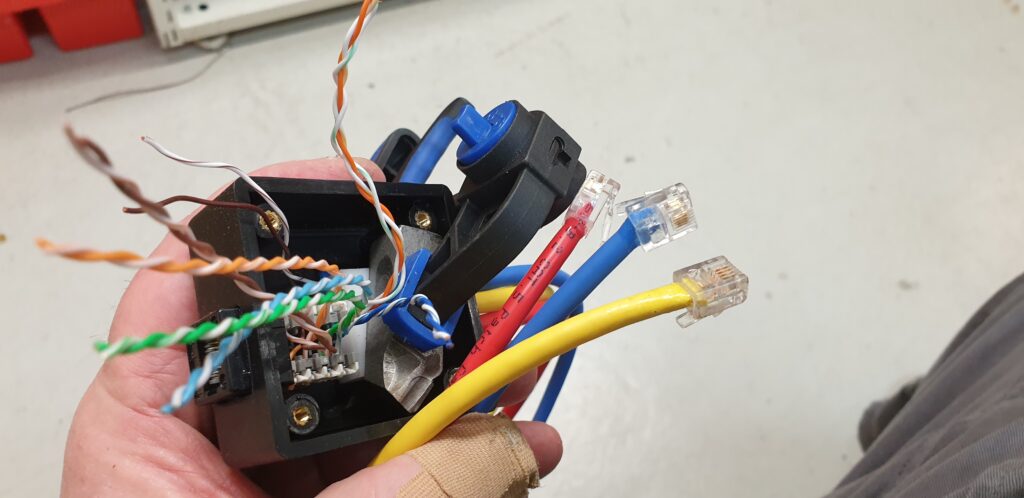

RJ45 – 8P8C och RJ14,RJ12,RJ11 – 6P6C, 6P4C modularkontakter har vi i överflöd, lika så Cat 5 kabel och både 6tråds och 4tråds plattkabel, dock inte spiralkabel men det skall gå att göra spiral själv.
Kan bara inte komma på hur, men jag har sett det någonstans.

Vi har allt utom panelerna och de är överkomliga i pris, så jag har på eget bevåg beställt en tvåportars och en fyrportars panel.
En Z21 har vi redan pratat om att köpa men vi har inte tagit något beslut.
Men det finns mer än en version av Z21. Utöver Z21 så finns den som heter z21 och z21 Starter. Om det inte var uppenbart så handlar det om det är en versal eller en gemen, om det är en stor eller liten bokstav.
(z eller Z)
Litet z ska vi inte ha, det har jag förstått när jag läst på Svenskt MJ-forum.
Det mesta som jag läst är sedan 2015 men i ämnet så tror jag att det är den senaste informationen. I vilket fall så verkar infon vara aktuell.

Roco Booster
Kvarstår att ta reda på, kan våra Roco Boostrar anpassas för att fungera med EkeBus, eller är de inte gångbara över huvud taget.

Men nått ska man ju ha att göra
/Lennart

PS/ Under Jul, Nyår har jag hittat en ombyggnadssats till våra Roco Boostrar.
Detta betyder, som jag ser det, att vi kan köra igång vårt test med EkeBus.
Jag håller tummarna, men det blir ju så attans svårt att jobba då. /DS

Kommentarer inaktiverade för 2020-11-12 Körhandtag

Vadå två Timmar ?
Jo, dagen började med lite rengöring.
I vissa sammanhang så är rengöring mycket viktigt, till och med extremt viktigt.

Våra två lok som gick så kryckigt efter förra gångens provkörning, hade ju fått så mycket smuts på hjulen efter bara 30 minuters körning, att det påverkade gången kraftigt.

Alltså ny rengöring av loken, gick snabbt, inget var fastbränt.

Rengöringshjälp
Denna gång så fick de två loken dra en vagn var, en Roco Cleaner.
Vi har en egen liten variant av denna vagn.
Eller rättare sagt vi har satt en bit sämskskinn som “putsare”.

Trög start
När loken skulle dra igång så var det så trögt att jag nästan trodde att loken inte skulle orka dra vagnarna runt banan trotts fullt pådrag.
Men sakta, sakta fick de upp farten och efter tre, fyra varv så rullade de ganska OK.
Att vissa ställen var oxiderade det märktes för där sackade loken en del.
Men för varje varv så gick det lite lättare och efter en halvtimma eller kanske trekvart så gick loken utan att det märktes några inbromsningar.
Vi stannade och kollade vårt “sämskskinn” och om loken gick varma.
Allt var prima vara.

TVÅ TIMMAR
Loken fick tuffa på i totalt två timmar.
Vi hade bara ett enda litet missöde och det var att det ena loket tappade sin vagn utan att vi märkte det.
Helt plötsligt så såg vi att ett lok hade sin vagn framför sig och inte bakom, som det var tänkt.
Eftersom loket gick med full fart så måste det ha varit en ganska kraftig smäll när loket träffade vagnen.
Dock ingen urspårning, men när vi stannade och kollade så var kopplen “hopskrynklade”.
De satt inte ihop riktig utan båda stod vinklade maximalt åt ena sidan, så det var en uppenbar risk för urspårning.

Riktigt bra betyg
På det hela så är vi väldigt nöjda med dagen.
Banan är i bra skick men kan bli renare.
(den del som vi kallar “Stambanan”)
Resten av anläggningen återstår att rengöra och sätta i drift.

De e roligt å ralla
/Lennart

Kommentarer inaktiverade för 2020-11-08 TVÅ TIMMAR !

Isolera tråd i “Allan”

Tredje gången gillt
I skolan fick jag aldrig dissekera någon groda.
Istället har jag nu haft nöjet att dissekera ett antal “mössor”

Ett konstaterade
Det var värmen från varmluftspistolen och att jag klämde ihop änden och en bit till på krympslangen som var orsaken till att det blev kortslutningar. De facto dåliga kortslutningar, men i alla fall.
Genom att röra vissa “mössor” så kunde kortslutningen komma och gå.
Andra fick böjas lite försiktigt för att samma resultat, medans ytterligare andra var helt perfekta oavsett hur mycket jag böjde.
Liknelsen med Teletråden jag gjorde tidigare där plasten flöt undan under tryck stämde väldigt bra. Låt vara att orsaken var värme och inte tryck.
Men skadan såg bra nära exakt likadan ut.

Inkonsekvens = Osäkerhet
Det som inte är säkert är osäkert, och det som är osäkert är garanterat ett framtida fel. (i detta fall kortslutning)
Det betyder att även de “mössor” som idag är korrekta kan komma att bli en mardröm i framtiden. Ingen gillar mardrömmar.

Endast ett alternativ
Klippa bort all krympslang och göra om proceduren IGEN.
Denna gång med eltejp 15mm bred.
Men först ytterligare en test, denna gång med eltejp för att kolla att den inte leder det minsta lilla. Och som förväntat så leder den ingen ström.
Återigen klippa trådarna i olika längd 3-5mm.
Klippa en tejpbit ca 15mm lång och vira den runt paret.

Slutresultat
Det ser ut som om det sitter krympslangsmössor på alla lediga par.
Ansluta varje RJ45 en och en och kolla så att inte Roco multiMAUS löser ut för en kortslutning.

2 Kortslutningar och ett fel
En RJ45 var felaktig i klämningen och gav en kortslutning.
Ett fel som vi råkar ut för när vi klämmer våra patchkablar.
Vi får i storleksordningen runt 1% felaktiga klämningar.
Byta patchkabel pucha in i Krone, felet borta.

En kabel var felpunchad i Krone och gav en kortslutning.
Lossa trådarna och pucha om, felet borta.

Ytterligare ett fel i dokumentationen uppdagades.
Här var det “bara” att rätta i Excel.

År allt frid och fröjd nu?
Nja, jag har ju lärt mig att tejp ska man inte använda till en permanent lösning. (Televerkserfarenhet med tejp som är 10, 20, 30 år gammal)
Temporära lösningar har en tendens att bli permanenta på RR.
Åtminstone tills dess att det börjar uppstå fel.

Ingen annan lösning
I dagsläget har jag ingen annan bra/billig lösning.
Det skulle kunna gå att sätta krympslang på var trå för sig i varje par.
I dagsläget har vi dryga 80 lediga par. (tror jag)
Vilket betyder 160 tråd.
Vitsen med att sätta krympslang på paret är att man håller ihop paret så att det inte kan dela sig.
Ska vi åstadkomma detta får vi alltså sätta en tredje krympslang på paret, och nu är vi uppe i 250 bitar krympslang.

Och så roligt skall vi inte ha

Just nu så lutar jag personligen åt att låta det vara som det är med tejpbitar.
Beslut får komma efter en spånskiva med övriga medlemmar.
Men arbetet med denna felsökning har givit en annan frågeställning.

Vi kanske inte ska gömma alla lediga par bakom all tråddragning
/Lennart

Kommentarer inaktiverade för 2020-11-04 (inte) Varmt om fingrarna! (del3)

Isolera tråd i “Allan”

Murphy
Förra torsdagen fick vi ytterligare en “Murphy” upplevelse!
När alla lediga par hade fått sin lilla “mössa” och kvällen gick på övertid.
Så började boostrarna skvallra om att något inte stod rätt till.

Kortslutning
Trots att alla lediga par var isolerade så hade vi kortslutning på de lediga paren.

Varför då
Vendela och undertecknad funderade och spekulerade.
Krympslangens förmåga att “isolera” och “skydda” är ju vida omskriven.
Även högspänningskablar skyddas med krympslang, må vara att det handlar om mycket kraftigare grejor till högspänning. Men ändå!

Lim
Krympslangen vi använde hade lim.
På kabelskarvar i bil använder man krympslang med lim när man vill vara säker på att det inte kommer in någon fukt och ger läckströmmar i skarven.
Alltså får inte limmet leda ström, det är min ståndpunkt.
Detta utan att veta säkert, och på grund utav att jag inte är säker så….

Går det inte första gången
“Try and try again”

Dagens arbete går helt emot vad jag anser vara rimligt.

Steg 1. Gör en testkabel med krympslang Utan Lim.
a. Testa densamma.
b. Med en multimeter kolla efter kortslutning.
c. Hurra ingen kortslutning.

Steg 2. Klipp bort alla “mössor”

Steg 3. Klipp nya 15mm långa bitar av krympslang Utan Lim.

Steg 4. Gör om hela processen.
a. Klipp tråd olika längd.
b. Sätt på krympslang.
c. Bränn fingrarna.

Steg 5. Sätt i alla RJ45 proppar i patchpanelen.

Ja idag har jag erfarit något nytt

Det blev kortslutning direkt.
Hur fasiken kan det bli kortslutning mellan två trådar som är renklippta, olika längd och isolerade med krympslang.

Lossa samtliga RJ45
Sätt tillbaka en RJ45 kolla om det blev kortslutning.
Fortsätt att sätta i en RJ45 i taget och kolla.

Kortslutning hittad
Den första patchkabeln som hade kortslutning blev mätobjekt.
Jodå, det var kortslutning på ett ledigt par.
Ok, klipp bort “mössan”.
Kortslutningen är borta.

Gråhårig
Hade jag inte redan varit vithårig så hade jag blivit gråhårig nu.

Detta ska inte kunna hända
Enligt min mening, så ska detta absolut inte kunna hända.
Uppenbarligen så har jag fel.
Men det finns inte en chans till att jag ska kunna begripa hur det går till.
Långt ifrån alla lediga par ger en kortslutning.

Spekulation
Eller “spånskiva” som vi säger på RR-språk.
Kan det vara så att vissa patchkablar har isolering som inte tål värmen från värmepistolen. Isoleringen smälter och när jag klämmer ihop krympslangen så pressar jag bort isoleringen på tråden så att den blir “oskyddad” och ger kortslutning.

Liknelse
Ni som är gamla nog till att veta vad “PV” tråd är för något.
Telefontråden som var vit, tvåledad där ledarna satt ihop bredvid varandra och man spikade tråden med en vitlackad PVspik mellan trådarna.
Som gammal nätreparatör på Televerket så har jag svurit över denna tråd.
Om man stukar skallen på spiken så skär den ganska snart igenom plasten och ger en kortslutning.
Men om man spikar helt “felfritt” men lite för hårt på en enda spik.
Då har man fenomenet som de flesta reparatörer har svurit åt.
Av trycket från spiken så har plasten “flutit” undan så nu har spiken kontakt med båda trådarna.
En “dålig” kortslutning har uppkommit.
Ett jäkla fel att hitta, men det är en annan historia.

Kan “flytande” plast vara orsaken till att vi får fel på vissa trådar

Fel i listan
Den kabel som inte stämde med listan, var en felskrivning i listan och är korrigerad. Det fanns fler fel i listorna, som också är rättade.
När jag skrev in de handskrivna rättade noteringarna i vårt Exceldokument, så gjorde jag några fel.
Men jag uppmärksammade det inte.

Excel (länkar)
Inskrivning av data i vårt Exceldokument fick mig att börja om från början.
Dokumenteringen fick mig att inse att vi måste ha någon form av kontroll om ett kabelpar är ledigt eller upptaget.
Lösningen, ja jag vet precis vad jag vill ha.
Jag vill ha en databas i SQL. Men jag kan inte SQL. Second best Access.
Men jag kan inte Access heller, och jag kommer inte över första tröskeln att lära mig heller.
Enda lösningen som kvarstår är länkar i Excel. De Excelblad som vi använder fick ändras lite grann, respektive nyskapas/omskapas.
När det var gjort så har man två Excelfiler uppe samtidigt.
Man tar en cell i Exceldok 1 och länkar in den i Exceldok 2.
(går bara om den cellen är ledig)
sedan tar man info från Exceldok 2 och länkar in den i Exceldok 1.
Idiotsäkert Nej tyvärr inte men det är det bästa som vi klarar för stunden.
Och det var faktiskt på detta sätt som jag hittade både mina egna fel och några gamla som kanske också är mina.

Fortsättning följer igen
Hoppas att “Murphy” inte sitter på axeln nästa gång.
/Lennart

Kommentarer inaktiverade för 2020-10-29 Varmt om fingrarna! (del 2)

Isolera tråd i “Allan”

Steg 1. Leta rätt på dokumentationen över alla patchpaneler.

Steg 2. Pilla fram alla oisolerade trådar. (enligt dokumentationen)
Eftersom vi använder patchkablar på ett väldigt annorlunda sätt, så tog det en stund innan tekniken att dra kabel/tråd blev färdigutvecklad.
De första (ganska många) patchkablarna vi drog, mantlade vi inte av förrän vi var framme vid Kroneplinten där tråden skulle kopplas in.
När vi sedan kom till den punkt då tråden skulle till olika Kroneplintar, var det uppenbart att vi gjorde på fel sätt.
Alla patchkablar går ut till höger från patchpanelen.
Från och med nu så mantlar vi av patchkabeln i högerkanten av patchpanelen, och tråden dras till respektive Kroneplint.
EJ Använda tråd klipptes rent och drogs in innanför kabelstammen, och där fick de hänga fritt.
Detta var inte det smartaste sättet att göra.
Det blev vi varse när vi startade anläggningen för första gången och genast fick kortslutning på dessa frihängande trådar.

Att pilla fram oanvända tråd innebar att varje patchkabel som inte var avmantlad vid patchpanelens kant fick lossas i Kroneplintarna, och dras fram till patchpanelens högerkant och mantlas av.
De använda trådarna patchades tillbaka på respektive plats i Kroneplintarna.
De lediga trådarna hängdes fram för isolering

Steg 3. Klippa krympslang.
Att klippa den ena tråden kortare än den andra, jovisst men hur mycket?
Testade lite och kom fram till att 3-5mm borde fungera, men 10mm krympslang var för kort så där fick jag tji.
Det blev 15mm krympslang som jag klippte 33 stycken utav.

Steg 4. Tag en bunt tråd. Pilla isär paren så att det går att trä på en krympslang. Och där det fanns mer än ett par ledigt i kabeln vira ihop dessa så att det inte blir så trassligt.
När alla paren hade fått sin lilla “mössa” starta varmluftspistolen, finjustera krympslangen, värm tills krympningen är färdig, och kläm krympslangen så att den blir hoplimmad.

Aj, vad varmt det blev efter ett dussin klämningar.
Fram med ett par grova arbetshandskar som tål värme.
Nu var det handskarna som blev kladdiga av limmet inte mina fingrar.

Steg 5. Klippa krympslang igen.
Givetvis så räckte inte krympslangen som var färdigklippt.
Denna gång så räknade jag hur många trådar som var kvar att isolera.

Steg 6. Isolera de sista trådarna.
Glöm det. (får nog sätta mig på skolbänken igen)

Steg 7. Klippa mer krympslang.

Steg 8. Isolera de sista trådarna.
Hurra det är färdigt, alla par är isolerade.

Hoppas att “Murphy” inte satt på axeln idag.
Dvs om listorna var riktiga så är allt färdigt.
Men jag hittade åtminstone en kabel som inte stämmer med listorna.

Fortsättning följer
/Lennart

inga
