En översiktsbild

Pusselbitarna faller så sakta på plats.
1. Nytt större Grenuttag 8 vägs
2.a Hylla med Transformatorer och
2.b Roco Master & Booster
3. Körströmsfördelningsplintar 8st
4. Låda för Blockindikator 5×14=70st

Färdigt !? Nej så väl är det inte, men det känns som om varje bit som blir färdigställt ökar känslan av att slutet närmar sig fortare och fortare.
/Lennart

1. Körströmsfördelningsplintar

2. Skall sitta här

3. Hyllan uppflyttad för att ge plats
Nytt större Grenuttag

Nu skall alla plintarna förses med kabel. För att få perfekt kontakt så skulle jag löda dit kabeln, men det blev mängder med kallödningar.
Gör om gör rätt. Lättare sagt än gjort.
Det blev till att förtenna varje stift, de som inte gick att förtenna var istället mycket lätta att ta loss när de var varma. Stålborsta som en vilde, på med “lödvatten” och förtenna, nu gick det lätt på de flesta stiften. De som fortfarande bråkade fick en skvätt “lödvatten” när de var varma och det “fräste” bort resten av problemen.
Klart för att löda på kabel
/Lennart

Nu är det “BARA” den skarpa testen kvar men det hanns inte med idag.

Som synes fick jag omdisponera även på detta kort.
Skruvhålet gjorde så att det inte gick att få in alla tvärtrådar.
Men skam den som ger sig.

Nu blir det spänd förväntan en vecka tills jag får testa

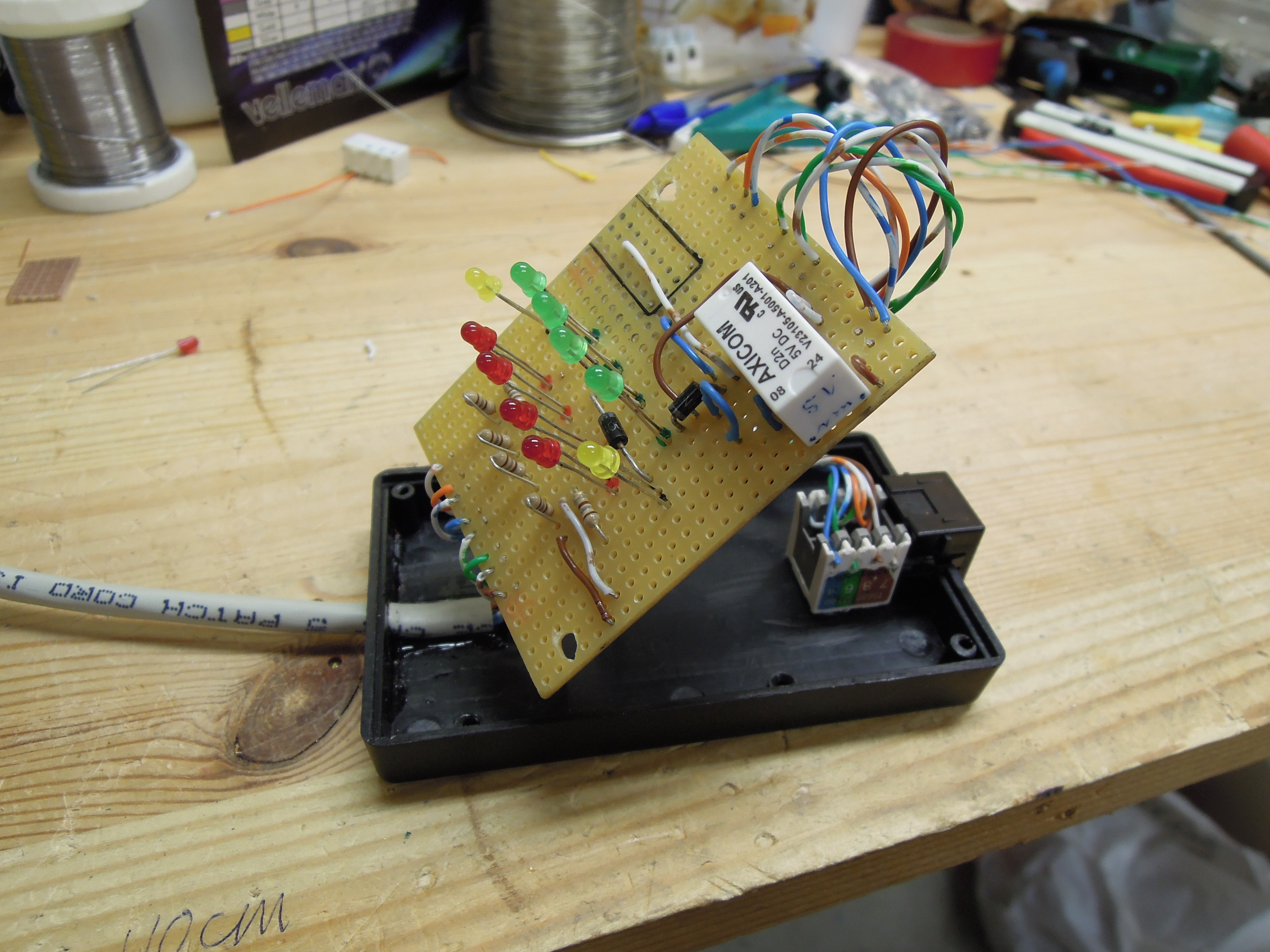

“Testlåda för RJ45”

Labbtest i all ära men det är inte riktigt på riktigt.
/Lennart

Torsdag.
Det hade blivit en branchväxling på IR-dioderna, men som tur var så var allt gjort på samma sätt dvs alla hade samma fel.
Klipp bort RJ45 modularkontakterna branschväxla alla par – blå skall sitta på blå/vits plats och tvärtom gör samma växling på samtliga par och kläm på en ny RJ45 modularkontakt
Och man får FEL + FEL = RÄTT.

Nu lyser alla IR-DIODER
/Lennart

Måndagens arbete blev.
Efter att ha testat med att flytta RJ45 kablar korsvis, Bo sittande vid RJ45 Panelen och jag med mobilen under Bryggorna, utan att få IR-dioderna att lysa så fick vi ta till tyngre metoder.
De krånglade kablarna lossades och drogs fram och ut till Tågmagasinet.
Sedan drogs 4st patchkablar från RJ45 Panelen och ut till Tågmagasinet.
Sedan kopplades alla patchkablar in i 2st 6vägs patchpaneler dessa var redan bestyckade med 15cm tråd. (för ett annat ändamål)
Trådar skalade och nu kunde jag mäta och konstatera att första RJ45 porten var OK. Nu kopplade jag ihop första paret och det lyste inte. Lossa trådarna och branchväxla sedan vrida ihop igen.
EUREKA nu lyser den första diode.
Skala, branchväxla och vrida ihop 3ggr till och se nu lyser alla 4a dioderna i den kabeln.

Bara 3 patchkablar kvar till torsdag.
/Lennart
